 当前位置:首页专利查询重庆润泽医药有限公司专利正文  本实用新型专利技术涉及一种人工植牙结构。它由植入体(1)、固位台(2)和拉伸弹簧(4)组成;所述固位台(2)固定于所述植入体(1)的上端部;所述植入体(1)为由颈部(6)、中部(7)和尾部(8)组成的圆柱体,且该植入体(1)采用多孔钽制件,其孔隙率为60%~70%;该植入体(1)中部(7)的外表面设置有普通螺纹(9),尾部(8)设置为子弹头

  当前位置:首页专利查询重庆润泽医药有限公司专利正文

  本实用新型专利技术涉及一种人工植牙结构。它由植入体(1)、固位台(2)和拉伸弹簧(4)组成;所述固位台(2)固定于所述植入体(1)的上端部;所述植入体(1)为由颈部(6)、中部(7)和尾部(8)组成的圆柱体,且该植入体(1)采用多孔钽制件,其孔隙率为60%~70%;该植入体(1)中部(7)的外表面设置有普通螺纹(9),尾部(8)设置为子弹头形,且其内部设置有凹槽(3);该凹槽(3)内的侧壁上设置有脊形环状凸起(5);所述拉伸弹簧(4)设置于该凹槽(3)内,并通过其侧壁上的脊形环状凸起(5)固定。该人工植牙结构结构简单,植入方便,能较好地避免交变力的干扰,兼具良好的生物相容性。

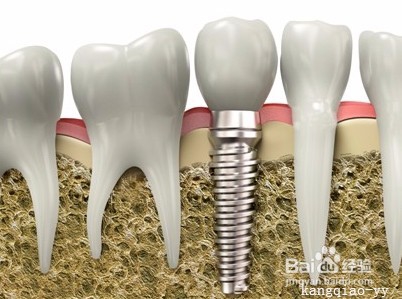

  口腔种植牙是目前修复口内牙齿缺失的最好方法。现有技术中的植牙手术,通常是将一植入体预先直接埋入牙床,后在植牙体上方装设一分离的且外露于牙床表面的固位台,最后再于该固位台上再安装一牙冠,以实现假牙的植入。现有临床应用中,植入体在使用中会长期受到交变力的作用,特别是当种植牙在安装时,若向唇舌侧偏移过多,则容易在短期内出现松动,而由于其结构设计不合理,导致这种松动在目前看来是不可能重新拧紧的,只能重新种植,因而增加了重新种植等操作,造成了极大浪费。且现有的植牙结构的组成包括有植入体、固位台和牙冠,其间的连接结构较为复杂多样,植牙过程操作较为繁琐;且植入体一般常设计为柱形,而在与人体骨组织间连接时稳固性较差。此外,现有技术中的植牙结构设计上存在一定的缺陷,致使其力学性能和生物相容性较差,经长时间使用后与人体组织会出现排斥,而影响其使用寿命等问题。

宝威体育官网:一种人工植牙结构制造技术

  本技术的目的在于提供一种人工植牙结构,该人工植牙结构结构简单,植入方便,能较好地避免交变力的干扰,兼具良好的生物相容性。本技术的目的是这样实现的: 一种人工植牙结构,其特征在于:它由植入体、固位台和拉伸弹簧组成;所述固位台固定于所述植入体的上端部;所述植入体由颈部、中部和尾部组成,且该植入体采用多孔钽制件,其孔隙率为60%~70%;该植入体中部的外表面设置有普通螺纹,尾部设置为子弹头形,且其内部设置有凹槽;该凹槽内的侧壁上设置有脊形环状凸起;所述拉伸弹簧设置于该凹槽内,并通过其侧壁上的脊形环状凸起固定。经采用上述孔隙率的多孔钽制件的植入体,能满足该人工植牙结构在应用中的力学性能要求,且经采用多孔钽结构,还能使骨长入而形成内长入结构,从而与人体骨组织有机结合为一个整体,在大大提高了生物相容性的同时,还很好的满足了其力学性能,提高了使用寿命和植入舒适度,增加了人工假体植入后的稳定性和抗旋转性能。该多孔钽制件可采用泡沫浸浆法植牙技术、模压法等制备。进一步地,上述植入体的颈部和中部为直径一致的圆柱体,且该圆柱体的直径与植入体尾部的最大直径相同。该结构设置的植入体结构整体类似于子弹形,而能实现该结构整体稳固地钉入人体骨组织中,从而实现了与牙槽骨稳固地连接,且增加了连接稳固性等作用。其子弹头形的尾部表面光滑,也利于植入过程。更进一步地,上述固位台为圆台体或圆柱体,且经粘结或焊接实现与上述植入体的固定连接。该圆台体状或或圆柱体状的固位台,可用以对应匹配安装牙冠,进而实现了假牙的植入。其连接方式简单,并实现了将二者连接为一整体。本技术具有以下有益效果:1、本技术结构简单,它将植入体和固位台采用粘结或焊接成一单件,简化了二者的连接,便于生产,且整体受力性好;2、其植入体的尾部设置为子弹头形,该结构设置的作用类似于螺钉的钉尖部,且其表面光滑,也利于植入过程,而能使得该植入体稳固地钉入人体骨组织中,从而实现了与牙槽骨稳固地连接,进一步增加了连接稳固性等作用;3、采用将拉伸弹簧一端固定在底部牙槽骨上,另一端固定于植入体下端内部的凹槽,而实现了该结构与底部的牙槽骨始终紧密接触,同时也实现了持续对其整体结构施加作用力,在使用过程中,如果因为外力而发生松动,则拉伸弹簧通过弹力使其重新保持紧密接触,进而保证了固定效果;4、其结构中植入体采用多孔钽制件,很好的满足了其力学性能,同时还大大增加了其生物相容性,提高了使用寿命和植入舒适度,增加了该人工假体植入后的稳定性和抗旋转性能;5、其植入体结构中部的外表面还设置有普通螺纹,进一步增强了与牙槽骨的稳固连接。附图说明图 1 为本技术实施例1中所述人工植牙结构的分解结构示意图。图 2为图1中所述人工植牙结构整体连接的结构示意图。具体实施方式以下为本技术较佳的实施例,而并非用于限定本技术的保护范围。实施例1如图1~2所示:一种人工植牙结构,它由植入体1、固位台2和拉伸弹簧4组成;其固位台2为圆台体,采用医用钛合金制成,并经激光焊接固定设置于植入体1的上端部;植入体1由颈部6、中部7和尾部8组成,且该植入体1采用多孔钽制件,其孔隙率为60%~70%;该植入体1中部7的外表面设置有普通螺纹9,尾部8设置为子弹头形,且其内部设置有凹槽3;该凹槽3内的侧壁上设置有脊形环状凸起5;拉伸弹簧4设置于该凹槽3内,并通过其侧壁上的脊形环状凸起5固定;其植入体1的颈部6和中部7为直径一致的圆柱体,且该圆柱体的直径与植入体1的尾部8的最大直径相同;该圆台体状的固位台2,以对应匹配安装牙冠,进而实现了假牙的植入。临床应用中,先将拉伸弹簧4一端固定在底部牙槽骨上后,再将植入体1上的凹槽3对应套装在拉伸弹簧4的另一端上,用力压下后则可通过凹槽3侧壁上的脊形环状凸起5将该拉伸弹簧4固定,进而通过拉伸弹簧4的拉力,实现了其与底部的牙槽骨始终紧密接触,同时也实现了持续对其整体结构施加作用力,在使用过程中,如果因为外力而发生松动,则拉伸弹簧通过弹力使其重新保持紧密接触,进而保证了固定效果。

  一种人工植牙结构,其特征在于:它由植入体(1)、固位台(2)和拉伸弹簧(4)组成;所述固位台(2)固定于所述植入体(1)的上端部;所述植入体(1)由颈部(6)、中部(7)和尾部(8)组成,且该植入体(1)采用多孔钽制件,其孔隙率为60%~70%;该植入体(1)中部(7)的外表面设置有普通螺纹(9),尾部(8)设置为子弹头形,且其内部设置有凹槽(3);该凹槽(3)内的侧壁上设置有脊形环状凸起(5);所述拉伸弹簧(4)设置于该凹槽(3)内,并通过其侧壁上的脊形环状凸起(5)固定。

  1.一种人工植牙结构,其特征在于:它由植入体(1)、固位台(2)和拉伸弹簧(4)组成;所述固位台(2)固定于所述植入体(1)的上端部;所述植入体(1)由颈部(6)、中部(7)和尾部(8)组成,且该植入体(1)采用多孔钽制件,其孔隙率为60%~70%;该植入体(1)中部(7)的外表面设置有普通螺纹(9),尾部(8)设置为子弹头形,且其内部设置有凹槽(3);该凹槽(3)内的侧壁上设置有脊形环状凸起(5);...
