植牙的植体结构的制作方法
栏目:行业资讯 发布时间:2024-02-14
 【专利摘要】本实用新型提供了一种植牙的植体结构,包括人工牙根,人工牙根上设置有基钛,该基钛能被锁固件锁固结合于人工牙根上,该基钛能被直接进行扫描制作假牙,该基钛上设置支台齿,假牙能套固于该支台齿外;其中:基钛的底端设置有下结合段,该下结合段能与人工牙根相套设结合定位,基钛的上端设置有上结合段,该上结合段能与支台齿相套设结合定位,该下结合段与上结合段间设有定位部,以利用该定位部进行扫描定位及进行

  【专利摘要】本实用新型提供了一种植牙的植体结构,包括人工牙根,人工牙根上设置有基钛,该基钛能被锁固件锁固结合于人工牙根上,该基钛能被直接进行扫描制作假牙,该基钛上设置支台齿,假牙能套固于该支台齿外;其中:基钛的底端设置有下结合段,该下结合段能与人工牙根相套设结合定位,基钛的上端设置有上结合段,该上结合段能与支台齿相套设结合定位,该下结合段与上结合段间设有定位部,以利用该定位部进行扫描定位及进行扫描作业而制作假牙。本实用新型的植牙的植体结构,不仅在植牙施行过程中更具便利性,且于牙科备料库存上即不需扫描杆的备料,同时能降低植牙的成本支出,而在其整体施行使用上更增实用功效特性。

  [0001]本实用新型涉及一种植牙的植体结构,特别是一种不仅在植牙施行过程中更具便利性,且于牙科备料库存上亦更为方便,同时能降低植牙的成本支出,而在其整体施行使用上更增实用功效特性的植牙的植体结构。

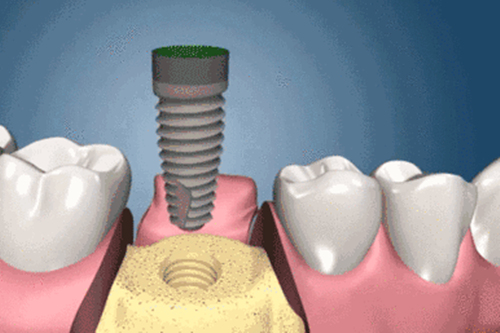

  [0002]人们于牙齿发生各种疾病时,容易产生牙齿损伤、甚至是造成牙齿脱落的情况,尤其随着年龄增长对于牙齿的脱落更为明显;使得随着牙科方面的医疗技术的进步,对于受损严重或脱落的牙齿,即可将受损严重的牙齿予以拔除,且于拔除牙齿或牙齿脱落后的齿槽位置处植入人工牙根,再于人工牙根的上端设置人工齿冠,以用来取代拔除或脱落的牙齿O

  [0003]其中,一般的植牙过程,请参阅图8现有技术的植牙步骤示意图所示,其是于缺牙的齿槽内植入人工牙根,且于该人工牙根上锁固扫描杆,该扫描杆上具有唯一角度的定位点,以能利用该扫描杆供进行扫描制作假牙,且于扫描完毕后将该扫描杆由人工牙根上予以拆下,待假牙制作完成后,则能于人工牙根上以锁固件锁固基钛,且于基钛上设置支台齿,再令假牙套固于该支台齿外,即完成植牙作业。

  [0004]然而,上述植牙过程虽可达到于缺牙的齿槽内植入假牙的预期功效,但也在其实际操作施行使用上发现,该植牙过程需先于人工牙根上锁固扫描杆,以利用扫描杆进行扫描制作假牙,而由于需配合人工齿根的各种尺寸、造型,使得该扫描杆亦需具有各式不同的尺寸设计,不仅对牙科于扫描杆的备料上显得极为不便,且各式各样的扫描杆在备料成本及库存上亦会造成极大的负担,致令其在整体结构设计上仍存在有改进的空间。

  [0005]因此,设计人有鉴于此,秉持多年该相关行业的丰富设计开发及实际制作经验,针对现有的结构及缺失予以研宄改良,提供一种植牙的植体结构,以期达到更佳实用价值性的目的。

植牙的植体结构的制作方法

  [0006]本实用新型的主要目的在于提供一种植牙的植体结构,其主要是直接利用基钛上的定位部供扫描定位及进行扫描作业而制作假牙,使得其不仅在植牙施行过程中更具便利性,且于牙科备料库存上不需扫描杆的备料,同时能降低植牙的成本支出,而在其整体施行使用上更增实用功效特性。

  [0007]本实用新型的技术方案是:一种植牙的植体结构,包括用于植入缺牙的齿槽内的人工牙根,所述人工牙根上设置有基钛,所述基钛能被锁固件锁固结合于所述人工牙根上,所述植牙的植体结构还包括能直接对所述基钛进行扫描后制作的假牙,所述基钛上设置支台齿,所述假牙能套固于所述支台齿外;其中:

  [0008]所述基钛的底端设置有下结合段,所述下结合段能与所述人工牙根相套设结合定位,所述基钛的上端设置有上结合段,所述上结合段能与所述支台齿相套设结合定位,所述下结合段与所述上结合段之间设有定位部,所述定位部进行扫描定位及进行扫描作业后制作所述假牙。

  [0009]本实用新型植牙的植体结构的较佳实施例,其中,所述基钛的定位部于外缘凸设有多个凸角段。

  [0010]本实用新型植牙的植体结构的较佳实施例,其中,该所述基钛的定位部于外缘凸设有梯形段。

  [0011]本实用新型植牙的植体结构的较佳实施例,其中,所述基钛的定位部于外缘凸设有多个矩形段。

  [0012]本实用新型的有益效果是直接扫描基钛上的定位部制作假牙,不仅在植牙施行过程中更为便利,且牙科备料库存也更为方便,同时能降低植牙的成本支出,在其整体施行使用上更为实用。

  [0022]附图标记说明:1.人工牙根,2.基钛,21.下结合段,22.上结合段,23.定位部,

  [0023]为了对本实用新型的技术特征、目的和效果有更加清楚的理解,现对照【附图说明】

  [0024]请参阅图1本实用新型的立体分解结构示意图、图2本实用新型的植牙步骤示意图及图3本实用新型的使用状态剖视结构示意图所示,本实用新型主要是于缺牙的齿槽内植入人工牙根1,且于人工牙根I上设置有基钛2,利用锁固件3将该基钛2锁固结合于人工牙根I上,且直接对该基钛2进行扫描以制作假牙4,待假牙4制作完成后,即能于该基钛2上设置支台齿5,再令假牙4套固于该支台齿5外,以完成植牙作业;其中:

  [0025]该基钛2,请再一并参阅图4本实用新型的基钛立体结构示意图所示,其于底端形成有下结合段21,该下结合段21可供与人工牙根I相套设结合定位,且于基钛2上端形成有上结合段22,该上结合段22则可供与支台齿5相套设结合定位,而于该下结合段21与上结合段22间设有定位部23,该定位部23为非完全对称状、使其具有唯一定位角度,以利用扫描该定位部23供进行定位及制作假牙4,即,假牙4为对所述定位部进行扫描定位及进行扫描作业后制作的假牙,且该定位部23为非圆形设计,使得该定位部23能够限位阻止支台齿5围绕基钛2的上结合段22的旋转轴旋转。

  [0026]另,该基钛2的定位部23,其不仅可于外缘凸设有多个凸角段(请再一并参阅图5本实用新型的基钛俯视结构示意图所示),且亦可于其外缘凸设有梯形段(请再一并参阅图6本实用新型的基钛另一实施例俯视结构示意图所示),并亦可于其外缘凸设有多个矩形段(请再一并参阅图7本实用新型的基钛又一实施例俯视结构示意图所示),该定位部23也能为凸角、切角、内凹角等,同时让该定位部23的凸角或凹角为方形、圆形、三角形等(该定位部23的形状不受上述实施例说明所限制),而让该定位部23呈非完全对称状、使其具有唯一定位角度,以利用该该定位部23进行扫描定位及进行扫描作业后制作假牙4,该定位部23能够限位阻止支台齿5围绕基钛2的上结合段22的旋转轴旋转。

  [0027]如此一来,使得即能利用锁固件3将该基钛2锁固结合于人工牙根I上后植牙技术,直接对基钛2的定位部23进行扫描作业,而予以制作假牙4,待假牙4制作完成后,于该基钛2上设置支台齿5,再令假牙4套固于该支台齿5外完成植牙作业。

  [0028]借由以上所述,本实用新型结构的组成与使用实施说明可知,本实用新型与现有结构相较之下,本实用新型主要是直接利用基钛上的定位部供进行扫描制作假牙,使得其不仅在植牙施行过程中更具便利性,且于牙科备料库存上亦更为方便,同时能降低植牙的成本支出,而在其整体施行使用上更增实用功效特性。

  [0029]以上所述仅为本实用新型示意性的【具体实施方式】,并非用以限定本实用新型的范围。任何本领域的技术人员,在不脱离本实用新型的构思和原则的前提下所作的等同变化与修改,均应属于本实用新型保护的范围。而且需要说明的是,本实用新型的各组成部分并不仅限于上述整体应用,本实用新型的说明书中描述的各技术特征可以根据实际需要选择一项单独采用或选择多项组合起来使用,因此,本实用新型理所应当地涵盖了与本案创新点有关的其他组合及具体应用。

  1.一种植牙的植体结构,其特征在于,所述植牙的植体结构包括用于植入缺牙的齿槽内的人工牙根,所述人工牙根上设置有基钛,所述基钛能被锁固件锁固结合于所述人工牙根上,所述植牙的植体结构还包括能直接对所述基钛进行扫描后制作的假牙,所述基钛上设置支台齿,所述假牙能套固于所述支台齿外;其中: 所述基钛的底端设置有下结合段,所述下结合段能与所述人工牙根相套设结合定位,所述基钛的上端设置有上结合段,所述上结合段能与所述支台齿相套设结合定位,所述下结合段与所述上结合段之间设有定位部,所述定位部为进行扫描定位及进行扫描作业后制作所述假牙。2.如权利要求1所述的植牙的植体结构,其特征在于,所述基钛的定位部于外缘凸设有多个凸角段。3.如权利要求1所述的植牙的植体结构,其特征在于,所述基钛的定位部于外缘凸设有梯形段。4.如权利要求1所述的植牙的植体结构,其特征在于,所述基钛的定位部于外缘凸设有多个矩形段。
